Fametrahana Anode
Fenitra: DNVGL-RP-F103, DNV-RP-B401, ISO 15589-2, NACE SP0169
Karazana anode: Sorona (Zn, Al, Mg alloys), ICCP (MMO, graphite, silisiôna-vy)
Fomba fametrahana: Ampifandraisina amin'ny sodina na apetaka mivantana amin'ny sodina, Ampidirina amin'ny Coating Concrete Weight (CWC), Clamp na lasely apetraka, Fametrahana anaty rano ataon'ny divers/ROVs, Rafitra tsorakazo ICCP misy rectifier
Tombontsoa ara-teknika: Ny fiainana serivisy: 20-40 taona, Fizarana amin'izao fotoana izao, fandrakofana CP fanamiana, azo antoka ho an'ny tontolo mampidi-doza / an-dranomasina, Fampisehoana voaporofo amin'ny fantsona an-dranomasina sy honahona
Fampiharana: Fantsona an-dranomasina, risers, fantsona J-, fiampitana renirano, fantsona nalevina
Ny dikan'ny fametrahana CWC Anode
Fametrahana anodeMAHAVONONA ny asa fametahana anodes atao sorona amin'ny fantsona-amin'ny alalan'ny lasantsy, famehezana/famehezana, na fametahana azy ireo ao amin'ny sosona CWC-ka ny anodes dia harafesina aloha ary ny sodina vy dia mijanona ho voaaro ho anisan'ny rafitra fiarovana cathodic (CP). Ho an'ny sodina mifono CWC dia misy ihany koa ny fanaraha-masotoerana anode, fomba fanamboarana, ary fiarovana taribynoho izany ny anodes dia mijanona amin'ny herin'ny herinaratra nefa tsy simba mandritra ny fikarakarana, lay, na lasantsy eny an-tsaha.
Rafitra roa lehibe no ampiharina:
- Anode sorona (Zn, Al, Mg):Tsotra, tsy misy fikojakojana-, mety tsara ho an'ny rano marivo sy tany.
- Anode amin'izao fotoana izao (MMO, Si-vy):Navoakan'ny rectifier, azo amboarina, mety amin'ny fantsona rano lalina sy -lavitra.
Ny Octal Pipe dia mamolavola sy mametraka rafitra anode araka ny fenitra DNVGL-RP-F103, ISO 15589-2, ary NACE, izay manome ny elanelana tsara indrindra, ny famatorana ary ny fomba fametrahana (voafafy, clamped, na CWC tafiditra).
Fenitry ny fametrahana anode sy fifantenana karazana anode (fifanarahana CP)
| Zavatra fametrahana anode | Inona no fonony | Safidy / fanamarihana mahazatra | Fenitry ny fanondroana sy torolalana |
|---|---|---|---|
| Fanaraha-maso ny fametrahana anode | Famolavolana rafitra CP ho an'ny fantsona anaty rano / ambanin'ny tany; rafitra fanekena ho an'ny fametrahana sy fametrahana | Ampiasaina hanitsiana ny fisehon'ny anode, ny fomba fametahana ary ny antontan-taratasim-pamokarana ho an'ny tsipika an-dranomasina/ambanin'ny ranomasina/fandevenana | DNVGL-RP-F103(submarine CP amin'ny galvanic anodes);DNV-RP-B401(fampiharana CP ambanin'ny ranomasina);ISO 15589-2(CP ho an'ny rafitra fantsona solika sy entona voajanahary);NACE SP0169 / SP0177(fifehezana ny harafesina ivelany ho an'ny fantsona ambanin'ny tany/fantsona anaty rano) |
| Karazana fametrahana anode: Sorona (galvanika) | Tsy misy hery ivelany; akora anode harafesina mba hiarovana ny sodina | Zinc / aluminium / magnesiumfiraka; mahazatra ho an'ny rano marivo, honahona, ary ny toetry ny tany izay tiana fiarovana tsotra sy zaraina | Ampiasaina amin'ny ankapobeny eo ambanin'ny fototry ny famolavolana CP etsy ambony (famantarana ny fitaovana sy ny elanelana) |
| Karazana fametrahana anode: ICCP | Powered CP miaraka amin'ny adjustable output amin'ny alalan'ny rectifiers | MMO / graphite / silisiôna-vyanodes; matetika ampiasaina amin'ny fantson-drano lalina na -lavitra izay avo kokoa ny fangatahana sy ny fanaraha-maso ankehitriny | Ampiasaina amin'ny ankapobeny eo ambanin'ny fototry ny famolavolana CP etsy ambony (famaritana ny fepetra momba ny hery/fifehezana sy ny fanaraha-maso ny tetikasa) |
fomba fametrahana fantsona cWC
Araka ny voalazan'ny DNVGL-RP-F103, ny fametrahana anode araka ny tokony ho izy dia tena ilaina amin'ny fiantohana ny fitsinjarana amin'izao fotoana izao sy ny fahombiazan'ny-mety maharitra. Octal Pipe dia manolotra vahaolana fametrahana maromaro miankina amin'ny famolavolana fantsona sy ny tontolo iainana:
1. Fametahana welded (pads / bracelets)
Fanaraha-maso ny toerana:Ny anodes dia apetraka mba hialana amin'ny tonon-taolana, tohana ary faritra mifandona amin'ny stingers, rollers, na fifandraisana amin'ny tensioner.
Weld + coating discipline fanamboarana:Ny faritra weld dia voafaritra, avy eo dia amboarina ny coating ary asiana tombo-kase mba hisorohana ny "cellule corrosion kely, lehibe."
Fiarovana tariby:Ny lalana dia voaaro sy voaaro mba tsy hikorontana mandritra ny fikarakarana sy ny fampidinana.
2. Fametrahana clamp/strap (kitapo fametrahana anode)
Kit scope mazava:Ny kitapo fametrahana anode mahazatra dia misy vata fametahana/lasely, tady/fasteners, pads insulation, tariby fitohizana, ary fitaovana famehezana-ka tsy mivoatra eo amin'ny toerana ny mpandraharaha.
kalitaon'ny fifandraisana:Voafehy ny velarana mirindra mba hialana amin'ny -fifandraisana mahatohitra be izay mandalo amin'ny maso nefa tsy mandeha amin'ny herinaratra any aoriana.
Miady amin'ny-manalefaka sy mitatitra:Voafaritra ny fatorana mba ho tafavoaka amin'ny kamiao, fampiakarana ary fihenjanana tsy mihetsika.
3. Tafiditra ao amin'ny CWC (ho an'ny CP voaaro amin'ny fantsona mifono lanja vita amin'ny simenitra)
Ampidiro ny geometrika:Ny fiatoana/saronana dia voafehy ka ny anode dia voaaro amin'ny fiatraikany sy ny fisintonana raha mbola mahomby amin'ny herinaratra.
Fivoahana tariby sy famehezana:Voaaro sy voaisy tombo-kase ny toerana fivoahan'ny tariby mba tsy ho lasa sakantsakana na lalan-drano.
Farano ny tetezamita:Ny faritra CWC/anode dia mifamatotra amin'ny fihenan'ny lasantsy mba ho azo tanterahina tsara ny fametahana iraisan'ny saha (rehefa voatondro).
Fametrahana anaty rano:
Ho an'ny fantsona an-dranomasina, ny anodes dia apetraka any ivelany amin'ny alàlan'ny divers na fiara mandeha lavitra (ROV).
Ny clamps manokana sy ny rafitra welding dia ampiasaina mba hiantohana ny fametrahana azo antoka sy marina.
DNVGL-RP-F103 dia mamaritra ny elanelana sy ny fomba fametahana mba hiantohana ny fandrakofana CP.
Fametrahana Roda Anode Powered (ICCP):
Apetraka eo amin'ny lalan'ny fantsona ny tsorakazo anode (MMO, titanium-).
Ampifandraisina amin'ny transformer-rectifier eny amoron-dranomasina na amin'ny sehatra ambony.
Manome adjustable current, mifanentana amin'ny fantsona rano lalina miaraka amin'ny CP avo lenta.
fomba fametrahana anode
Ampiasao ity ho toy nyfomba fametrahana anodebaseline ary henjana izany ao amin'ny ITP raha ilaina:
Fanamafisana mialoha -asa:Hamafiso ny rafitra fametahana, fananganana CWC-(raha azo atao), drafitry ny elanelan'ny anode, ary ny faritra "tsy-mandeha" akaikin'ny tohana/fanohana.
- Fanamarihana & amboary-:Mariho ny toerana isaky ny sary; manamarina ny fivoahana amin'ny fametrahana fitaovana sy toerana fikarakarana.
- Attachment:Apetraho amin'ny fomba welded na clamp/strap; azo antoka ny tariby sy ny fanalefahana ny tebiteby.
- Fanamarinana fitohizana:Manaova fanaraha-maso ny fitohizan'ny elektrika / fanoherana ary raketo ny valinyrehefa voalaza ao amin'ny PO/ITP.
- Tombokase & fanamboarana:Amboary/famehezana ny fahasimbana eo an-toerana, asio tombo-kase ny fivoahana tariby, ary -jereo indray ireo faritra efa namboarinarehefa voafaritra.
- Araka ny -rakitra namboarina:Fanavaozana ny ID / toerana misy anode sy ny firaketana fitsapana ho an'ny fandefasana sy fanaraha-maso CP ho avy.
Tombontsoa ara-teknika
Ny vahaolana fametrahana anode an'ny Octal Pipe dia manome fifehezana harafesina matanjaka miaraka amin'ny tombontsoa ara-teknika maro:
Fiainam-panompoana fanampiny:
Ny endrika DNVGL-RP-F103 dia miantoka ny lanjan'ny anode, ny elanelana ary ny fahafaha-manao, manome fiarovana katodika mahomby mandritra ny 20-40 taona.
Fizarana ankehitriny Optimized:
Ny famolavolan'ny injeniera dia miantoka ny fanamiana polarization amin'ny velaran'ny fantsona.
Misoroka ny tsy fahampian'ny fiarovana na ny fiarovana tafahoatra eo an-toerana, izay samy mety hiteraka famotehana ny coating.
Fiarovana amin'ny tontolo mampidi-doza:
Tsy mila hery ny rafitra fanaovana sorona, manafoana ny risika mirehitra amin'ny faritra mora mirehitra.
Ny rafitra ICCP dia natao miaraka amin'ny fanaraha-maso mandeha ho azy sy ny fanaraha-maso amin'izao fotoana izao mba hiantohana ny fampandehanana azo antoka.
Fampidirana amin'ny Coatings & CWC:
Miara-miasa amin'ny FBE, 3LPE, 3LPP, ary CWC coatings, manome ny fahatoniana sy ny fahatoniana.
Miantoka ny fahamendrehan'ny coating rehefa mameno ny CP miaraka amin'ny redundancy.
Fahaiza-manao:
CP Sacrificial – Fikojakojana tsotra, ambany-, mety amin'ny tontolo marivo/lentika.
ICCP – Azo amboarina, mety amin'ny fantsona fanondranana rano lalina sy -lavitra.
Fampisehoana an-dranomasina voaporofo:
Ampiasaina amin'ny fantsona an-dranomasina, risers, ary fantsona J-, mifanandrify amin'ny sisin'ny fiarovana amin'ny famolavolana an-dranomasina DNV.

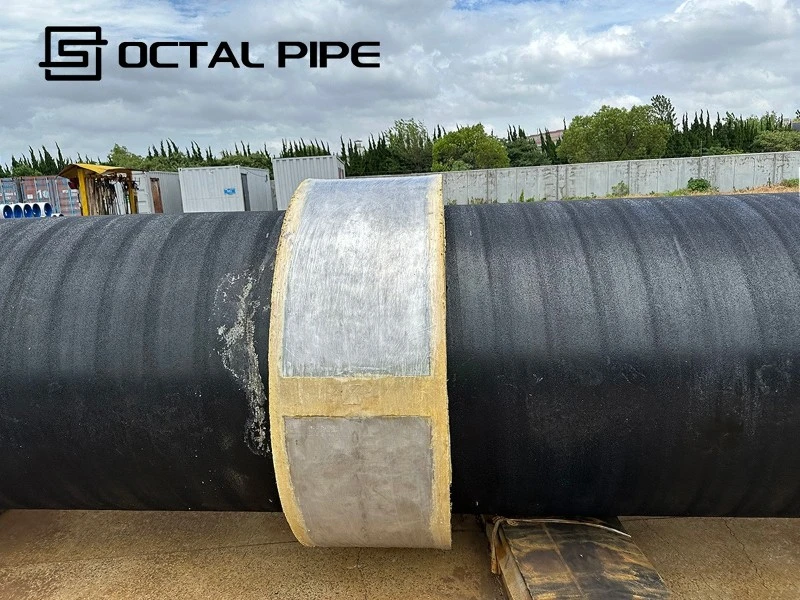

Fametrahana Anode amin'ny CWC Coated Pipe (Clearance, Damage, and Cable Protection)
Amin'ny aCWC mifono fantsona fantsona, anodefametrahanadia tsy momba ny CP amin'izao fotoana izao Output. Ny risika azo ampiharina dia lasa anodes sy taribysnag/impact pointsmandritra ny fisintonana-ny, ny fanandratana tokotany, ny fifandraisana amin'ny rouleur, ary ny fampandehanana lay-dia mandoa vola amin'ny fanamboarana sy -famerenana ny tetikasa. Ity fizarana ity dia mifantoka amin'ny fametrahana anode amin'ny sodina amin'ny fomba izay mijanona amin'ny herin'ny herinaratra ary azo amboarina amin'ny alàlan'ny fikarakarana CWC sy ny lasantsy an-tsaha.
| Olana eny an-kianja hita amin'ny tsipika CWC | Ny fanaraha-maso ny fametrahana anode ampiasaina amin'ny sodina mifono CWC | Inona no azon'ny mpividy angatahina / rakitra (rehefa voalaza) |
|---|---|---|
| Ny vatana anode dia midona amin'ny roller/stingers na lasa snag point mandritra ny fisintonana-in/lay | Farito ny "faritra tsy misy-contact" sy ny fanomezan-dàlana ilaina amin'ny mpihetraketraka/roller; safidio ny làlam-pifandraisana (welded / clamp / embedded) mifototra amin'ny fomba fikarakarana | Sarin-drafitra tsy misy-faritra mandeha; fanambarana fomba fametahana; toy ny-naorina anode lisitry ny toerana |
| Fahasimban'ny tariby noho ny fisintonana, ny fampiakarana antsamotady, na ny fantsona-amin'ny-fifandraisana amin'ny fantsona | Fampitaovana tariby miaraka amin'ny fanamaivanana ny tebiteby, ny hazakazaka voaaro ary ny fivoahana voaisy tombo-kase; ialao ny tadivavarana mibaribary | Ny antsipiriany momba ny tariby + fomba famehezana; lisitra fizahana maso; fanamboarana/avereno-diarin'ny fitsapana (raha misy) |
| Ny sisin'ny simenitra manodidina ny faritra mipetaka aorian'ny fitaterana | Fifehezana ny fifandraisana amin'ny sehatra, aza hadino ny fametrahana seza anode amin'ny sisiny marefo; mariho ny fitsipi-pifehezana / fametahana mba tsy hisy fiantraikany ny faritra anode | Fikarakarana/famonoana naoty; sary tokotany amin'ny fangatahana; fepetra fanekena manimba raha voalaza ao amin'ny PO/ITP |
| Ny fahasimban'ny coating amin'ny welded pad / clamp contact point dia miteraka sela harafesina eo an-toerana | Farito ny fanomanana ny ety ambonin'ny tany sy ny fanamboarana ny coating manodidina ny faritra attaché; manamarina ny faritra namboarina (raha ilaina) | Firaketana fanamboarana coating; fitsirihana amin'ny fialan-tsasatra/re-rakitra fanamarinana (rehefa voatondro) |
| Ny fahatapahan'ny herinaratra hita tara (aorian'ny lay na alohan'ny fandefasana) | Mitaky fanaraha-maso fitohizan'ny / fanoherana amin'ny dingana nifanarahana sy ny vokatra azo | Firaketana fitsapana fitohizan'ny / fanoherana: fomba + fototra fanekena + valiny (rehefa voafaritra) |
Fitsipika momba ny elanelan'ny Anode
Ny ankamaroan'ny fanavaozana ny fametrahana anode dia mitranga satria ny fitsipika momba ny elanelana dia nosoratana ho "X metatra mahazatra" tsy misy fiheveranafifandraisana an-tsaha, fihenam-bidy CWC, ary fifandraisana amin'ny fitaovana. Ny fitsipika etsy ambany dia manampy amin'ny fitazonana ny lamina azo amboarina amin'ny sodina mifono CWC raha mitahiry ny fikasan'ny famolavolana CP.
| Layout fitsipika | Nahoana no zava-dehibe amin'ny sodina mifono CWC | Ahoana ny filazana izany amin'ny PO / sary |
|---|---|---|
| Esory ny anodes amin'ny faritra misy coating | Ny tonon-taolana dia mila fidirana madio ho an'ny lasantsy, NDT, ary ny coating miaraka amin'ny saha; anodes teo akaiky teo dia miteraka fifandirana sy ny coating | Tsy misy anode ao anatin'ny - mm/m amin'ny faritry ny rindran-damina / fehikibo (lavirana isaky ny famolavolana tetikasa) |
| Atsaharo ny anode amin'ny simenitra-maimaim-poana / mifarana fifindrana | Ny faran'ny CWC no faritra fitantanana sy fanamboarana avo indrindra; Ny fametrahan-dratsy dia mampitombo ny fihenjanana ary miadana-. | Tsy misy fametahana anode amin'ny fifindrana CWC ary -maimaim-poana ny halavan'ny farany (havitan'ny fanjakana isaky ny spec) |
| Farito ny faritra mifandray amin'ny roller/tensioner ho "tsia-mandeha" | Ny rollers/stingers dia mety hanorotoro tariby na hisy fiantraikany amin'ny vatana anode mandritra ny fisintonana-in/lay | Tsy misy anodes amin'ny tarika mifandray amin'ny fitaovana (fantatra amin'ny fomba lay) |
| Halaviro ny tohana, ny fiolahana, ary ny -adin-tsaina be loatra | Ny clamps, ny antsamotady ary ny tohana dia matetika mipetaka eo akaikin'ny toerana fiolahana / fanohanana; anode any no voa voalohany | Tsy misy fametrahana anode amin'ny tohana / fiondrika / fiandraiketana teboka (isaky ny sary) |
| Raiso ho toy ny "intent design + constructability check" ny elanelana | Ny elanelan'ny CP dia tsy maintsy mahafa-po ny famolavolana, fa ny fametrahana farany dia tsy maintsy tafita amin'ny fanorenana | Ny elanelana isaky ny famolavolana CP; lamina farany tokony hohamarinina amin'ny sarintany iraisan'ny saha sy ny drafitry ny fikarakarana alohan'ny fametahana / fandefasana |
FAQ
F 1 - Ahoana no fomba hisorohana ny olana elektrônika rehefa apetraka amin'ny fantsona simenitra mifono lanja?
F 2 - Inona no tokony ho tafiditra amin'ny fomba fametrahana anode?
F 3 - Inona avy ireo antontan-taratasy tokony horaisina miaraka amin'ny fametrahana anode (ho fandraisana sy famadihana)?
Certifications
CE Certificate
ISO 9001 Certificate
API Q1 Certificate
ABS Certificate
Fanamarinana AP-5L
API-5CT Certificate
Fenitra:DNVGL-RP-F103, DNV-RP-B401, ISO 15589-2, NACE SP0169
Karazana anode:Sorona (Zn, Al, Mg), ICCP (MMO, graphite, silisiôna-vy)
Fomba fametrahana:Welded, mifatotra, CWC tafiditra, clamp, ambanin'ny rano, ICCP rods
Fampiharana:Fantsona an-dranomasina, fantsona an-dranomasina, honahona, fantsona milevina
fiainana fanompoana:20–40 taona
