Vacuum Insulated Tubing

Isaky ny-tsindrona etona na tetik'asa geothermal dia mandany vola be amin'ny famadihana solika ho etona-tsara eny ambonin'ny tany. Ao amin'ny tadin'ny fantsona mahazatra, ny ampahany lehibe amin'io angovo io dia very eny an-dalana: mihena ny kalitaon'ny entona, mijanona ho viscous ny menaka, mihamangatsiaka ny savoka sy mizana, mafana ny casing ary, ao anatin'ny permafrost, ny tany manodidina ny fantsakana dia mety manomboka levona. Rehefa tonga amin'io fotoana io ny operatera dia tsy misy intsony ny fanontaniana hoe "etona kokoa?" fa "ahoana no fitazonana ny hafanana amin'ny toerana misy azy?"

Octal Pipefantsona insulated, fantatra koa amin'ny hoeTubing insulated vacuum (VIT), dia natao ho an'ireo lavadrano ireo. Ny fatorana tsirairay dia fitambaran-drindrina roa-miaraka amin'ny fantsona famokarana anatiny sy fantsom-pitaterana ivelany. Ny annulus dia feno insulation avo-ary esorina any amin'ny banga avo, miaraka amin'ny sosona taratra sy getter mba hanakanana ny conduction, convection ary taratra amin'ny fotoana iray ihany. Raha ampitahaina amin'ny fantsona miboridana, ny tadin'ny VIT anay dia manome kalitao etona ambany kokoa-lavaka, ambany kokoa ny mari-pana annulus ary kely kokoa ny hafanana hafanana isaky ny metatra.

Namboarina tamin'ny naoty tubing API 5CT toa ny N80, L80 ary P110 miaraka amin'ny BTC na entona avo indrindra-fatorana mafy, Octalfantsona efa -mitokanaazo atao miaraka amin'ny fitaovana fitantanana OCTG mahazatra, fa manome anao ny fampandehanana mafana ilaina amin'ny -fanindronana etona mavesatra, ny fivoaran'ny menaka mavesatra-avy any an-dranomasina, ny lavadrano permafrost ary ny tetikasa geothermal avo-entalpy.

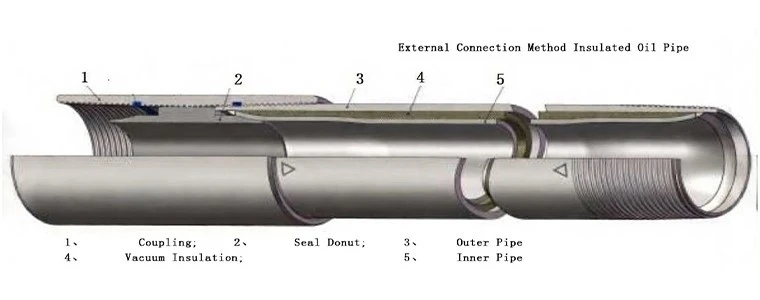

Octal insulated tubing dia naorina ho atady sodina concentric roa -drin-drindrina. Ny fitambarana tsirairay dia misy kely kokoafantsona anatinyizay mitondra ny ranon-drano sy ny lehibe kokoafantsona ivelanyizay miaro ny fiangonana. Ny fantsona roa dia mifamatotra amin'ny tendrony roa, mamorona tombo-kasetoerana insulation annulareo anelanelan’izy ireo. Ampifandraisina amin'ny fantsakana miaraka amin'ny API BTC na couplings misy kofehy premium ny tonon-taolana, ka ny tady feno dia mandeha toy ny fantsona mahazatra.

Ny famolavolana mafana dia mifototra amin'ny fanapahana rehetrafomba telo fototra famindrana hafanana- - conduction, convection ary taratra - ao amin'ny annulus:

• Aluminium foil ho an'ny fanakanana taratra

Ny foil aluminium reflection dia nofonosina ao amin'ny annulus mba hitaratra ny taratra infrarouge miverina mankany amin'ny fantsona anatiny mafana. Izany dia mampihena be ny fahaverezan'ny hafanana amin'ny etona ambony.

• Fitaovana insulation ho an'ny fanaraha-maso ny conduction

Ny habaka eo anelanelan'ny fantsona anatiny sy ivelany dia feno insulation ambany -conductivity (toy ny vovo-perlite na volon'ondry fitaratra faran'izay tsara indrindra). Mampitombo ny fanoherana mafana amin'ny annulus izany ary mametra ny fikorianan'ny hafanana conductive.

• Vacuum sy getters mba hanesorana ny convection

Aorian'ny fivoriambe, ny annulus dia esorina amin'ny banga avo ary apetraka amin'ny getter izay mitroka entona sisa tavela. Saika tsy misy entona tavela hivezivezy, ny famindrana hafanana convective ao amin'ny annulus dia esorina tsara.

• Fitsaboana mialoha-ny fantsona anaty ho fiarovana

Ny sodina anatiny dia omena tsindrim-peo voafehy mialoha- alohan'ny lasantsy farany, mba tsy hiteraka adin-tsaina manimba ny fanitarana sy ny fihenan'ny hafanana mandritra ny fandrefesana sy ny asa an-tsaha. Izany dia manampy amin'ny fitazonana ny faritra weld sy ny tonon-taolana manontolo ho azo antoka ara-mekanika mandritra ny tsingerina fanafanana sy fampangatsiahana maro.

Amin'ny fampifangaroana ity rafitra fantsona roa-amin'nyfiarovana amin'ny taratra, insulation mafy, vacuum avo ary fanerena-tavoahangy anaty-, Manamaivana ny fahaverezan'ny hafanana eny amin'ny lavaka fantsakana ny fantsona octal insulated nefa mbola mihetsika ara-mekanika toy ny tady fantsona OCTG mahazatra.

Ny teboka manan-danja amin'ny injeniera dia ny fampandehanana ny hafanana dia tsy voafaritra amin'ny fitaovana insulation irery. Amin'ny asa fanompoana eny an-kianja, ny fahaverezan'ny hafanana dia misy fiantraikany mafy amin'ny fahamarinan-toeran'ny annulus, ny -fahamarinan'ny lasantsy ary ny fanaraha-maso mafana ao amin'ny faritra -arakaraka ny fihodinan'ny maripana miverimberina. Izany no antony maha-zava-dehibe indrindra amin'ny servisy etona cyclic fa tsy amin'ny servisy mafana -mitohy ihany.

Ny fianakavian'ny vokatra dia azo takarina mazava kokoa amin'ny alalan'ny toromarika dimy -fampiasana mivantana: -famerenana ny hafanana amin'ny menaka mavesatra, fisorohana ny fandoroana permafrost any amin'ny saha solika sy entona, -fantsakana savoka, fanafanana geothermal sy famokarana herinaratra, ary loharano mafana-. Izany dia manampy amin'ny fanehoana fa tsy voafetra amin'ny tsindrona etona fotsiny ny elanelana; azo voafantina ihany koa araka ny adidin'ny fitehirizana hafanana-ao amin'ny rano mafana-ary serivisy geothermal.

-Loharano mafana

Ho an'ny fampandrosoana -loharano mafana, ny sandan'ny fantsona insulation na sodina insulation dia tsy vitan'ny fampihenana ny fahaverezan'ny hafanana, fa ny fitazonana hafanana mahasoa kokoa hatrany amin'ny halalin'ny fivoahana. Amin'ny tetikasa toy izany, ny hafanan'ny fivoahana avo kokoa sy ny fitehirizana hafanana maharitra kokoa dia afaka manatsara ny sandan'ny varotra amin'ny fantsakana ary mampihena ny fahaverezan'ny mari-pana mandritra ny fandefasana.

Mba hanamora ny fitiliana ny maodely, ny fampahafantarana habe amin'ity fizarana ity dia alahatra amin'ny vondrona latabatra misaraka. Ny latabatra voalohany dia mirakitra ny fianakaviamben'ny paompy tsy misy vacuum insulated mahazatra indrindra ampiasaina amin'ny fanindronana etona, -famokarana menaka mavesatra ary serivisy mafana amin'ny sehatry ny solika. Ny vondrona latabatra faharoa dia manampy ny haben'ny tubing insulated prestressed sy ny naoty insulation ho an'ny adidy thermal cyclic. Ny tabilao fahatelo dia mampiseho ny maodely sodina insulation Octal mahazatra ampiasaina mivantana kokoa amin'ny fifanakalozam-panafana -geothermal sy -fanain'ny lohataona-serivisy fitehirizana. Ny fizarazarana ireo fianakaviana habe ireo dia manamora ny famerenan'ny RFQ ary manampy amin'ny fanavahana ireo tadin-tsolika mahazatra eo amin'ny sehatry ny solika amin'ny fandrindrana fantsona fantsona -geothermal.

Ny fantsona vacuum insulated octal dia misy amin'ireto fianakaviana misolo tena ireto ho an'ny fampiharana serivisy -tsolika sy etona.

Ho an'ny tetikasa miaraka amin'ny fihodinana mafana miverimberina, dia misy fianakaviana habe misy fantsona insulated mialoha miaraka amin'ny fanasokajiana -manasokajy. Ireo soatoavina ireo dia aseho tsara indrindra eo ambanin'ny latabatra VIT manara-penitra ho fanondro fanampiny amin'ny fifantenana serivisy mafana -, indrindra fa ny mpividy mila mampitaha ny habeny, ny valopy fampifandraisana, ny lanjan'ny singa ary ny fahombiazan'ny insulation amin'ny dingana famerenana mitovy.

Ho an'ny fanafanana geothermal, famokarana herinaratra geothermal ary -loharano mafana, ny fianakavian'ny vokatra dia ahitana fianakaviana maodely sodina Octal insulation misaraka. Ny fampisehoana ireo maodely ireo amin'ny latabatra mahaleo tena dia manamora ny fampitahana ireo rindranasa geothermal sy mafana-ka tsy mampifangaro azy ireo amin'ny haben'ny fantsona serivisy etona-ary manome ny mpividy toerana fanombohana mazava kokoa amin'ny famolavolana fantsona fitehirizana hafanana sy fifantenana modely.

Mba hahamora kokoa ny fisafidianana ny injeniera, dia atolotra amin'ny karazana maromaro ny fantsona insulated Octalnaoty mafana:

• Grade B– λ ≈ 0.06–0.04 W/(m· degre )
• Grade C– λ ≈ 0.04–0.02 W/(m· degre )
• Grade D– λ ≈ 0.02–0.006 W/(m· degre)
• Grade E– λ ≈ 0,006–0,002 W/(m· degre )

Ny ambony ny naoty, ny ambany ny hafanana very isaky ny metatra sy ny tsara kokoa nykalitao etona ambany-lavakaho an'ny toetry ny tany nomena. Ny ekipan'ny injeniera dia afaka manao modely ny fahaverezan'ny hafanana mifanohitra amin'ny halaliny mba hahitanao ny fahasamihafana misy eo amin'ny fantsona mahazatra, fototrafantsona efa -mitokanaary ambony-VIT Octal miaraka amin'ny mombamomba anao manokana.

Ho an'ny fifantenana azo ampiharina dia tokony hovakiana miaraka amin'ny adidin'ny serivisy ny mari-pana amin'ny hafanana. Amin'ny tetikasa -tsindrona etona sy-menaka mavesatra, ny fampitana hafanana ambany kokoa dia midika fa ny kalitaon'ny etona ambony kokoa amin'ny halalin'ny fitahirizana ary ny fifindrana hafanana tsy ilaina ao amin'ny annulus. Amin'ny tetikasa geothermal sy mafana-, ny conductivity mafana kokoa dia midika hoe hafanan'ny fivoahana ambony kokoa ary hafanana azo ampiasaina kokoa eny ambonin'ny tany. Izany no antony tokony hampifandraisina amin'ny fifandanjana angovo amin'ny tetikasa, fa tsy raisina ho laharan'ny katalaogy mitokana.

Ho an'ny mpividy tubing insulated, ny fanontaniana fototra dia tsy hoe "inona ny habe anananao?", fa:

• Ohatrinona ny fahaverezan'ny hafanana azoko tehirizina ao amin'ny fantsakana?
• Moa ve ny famolavolana natao ho an'ny-rano lalina, tsindrona etona na toe-javatra an-tanety?
• Azoko jerena ve ny sanda k- sy ny mombamomba ny maripana alohan'ny hanafatra?

Mba hamaliana izany, Octal treatsfantsona insulatedamin'ny maha-rafitra novolavolaina, tsy -karazana-mety-vokatra rehetra.

Amin'ny asa famolavolana azo ampiharina, ny fantsona insulated dia voafantina amin'ny tanjona serivisy, ny adidy amin'ny hafanana ary ny toe-javatra tsara, fa tsy amin'ny OD irery. Ny famerenana matetika dia manomboka amin'ny tanjona miasa: mitahiry ny kalitaon'ny etona mankany amin'ny halalin'ny fitahirizana ao amin'ny lavaka fantsakana CSS na SAGD, mametra ny fiparitahan'ny hafanana amin'ny annulus amin'ny -famokarana rano lalina, fampihenana ny fihenan'ny mari-pana ao amin'ny savoka-fantsakana mora eny amoron-dranomasina, fiarovana ny fiforonan'ny rano mangatsiaka ao amin'ny faritra permafrost, na ny fiarovana ny hafanana azo ampiasaina- sy ny rano mafana. Avy eo, ny tadin'ny fantsona dia faritana amin'ny alàlan'ny salan'ny insulation, ny kendrena vacuum annulus, ny fandrindrana fanohanana, ny fanaraha-maso mafana amin'ny fifandraisana ary ny -fiainan'ny serivisy mandritra ny fihodinana mafana miverimberina.

Ity fomba ity dia manome fototra azo ampiasaina kokoa ho an'ny mpividy amin'ny fampitahana eo amin'ny sehatry ny tetikasa. Raha tokony hampitahana amin'ny habeny sy ny karazana kofehy fotsiny ny fifantenana, dia azo jerena ny fifantenana amin'ny fahaverezan'ny hafanana andrasana, ny mari-pana-ambany na ny fivoahana, ny maripanan'ny annulus, ny -fanentanana ny halaliny ary na natao ho an'ny fanindronana etona ve ny fanorenana, -fanomezana antoka ny rano lalina, adidy ara-panatanjahan-tany na fantsona fitehirizana hafanana geothermal-. Toy izany koa ny lojikan'ireo fizarana etsy ambany: ny fandrindrana aloha, avy eo ny fanaraha-maso-mamindra hafanana ao amin'ny annulus, avy eo ny k-modely sy ny mari-pana, ary farany ny fiainana sy ny halavan'ny serivisy.

1. Fikirakirana mifanaraka amin'ny toetry ny saha
Raha tokony ho fanorenana tokana, Octal dia manolotra fanamafisana insulation maromaro naorina amin'ny foto-kevitra sodina anatiny / ivelany. Ho an'ny -famokarana rano lalina dia mifantoka amin'ny fitoniana maharitra- sy ny sanda k- ambany dia ambany izahay mba hifehezana ny mari-pana annulus sy ny risika hidradradradra; ho an'ny tetikasa etona (CSS / SAGD) dia manantitrantitra izahay -fahaizana mari-pana ambony sy fanoherana ny fihodinan'ny hafanana; ho an'ny fantsakana an-tanety sy ny fiarovana ny permafrost dia mampifandanja ny tanjaky ny insulation amin'ny vidiny sy ny enta-mavesatra mekanika. Ny fanamafisam-peo tsirairay dia voafaritra amin'ny alàlan'ny ambaratonga insulation, ny haavon'ny banga ary ny famolavolana fanohanana anatiny, ka azonao atao ny mampifanaraka ny tady VIT amin'ny sahanao fa tsy mampifanaraka ny saha amin'ny fantsona.

2. Fanaraha-maso ny convection, conduction ary taratra ao amin'ny annulus
Ny famolavolanay dia manambatra mekanika telo hampihenana ny famindrana hafanana eo amin'ny sodina anatiny sy ivelany:

• Fanaraha-maso ny convection- ny annulus dia esorina amin'ny haavon'ny banga voafaritra, na feno entona inert raha mety, ka misy tsiranoka kely sisa tavela mba hitondra hafanana amin'ny convection. Ny getters ao amin'ny annulus dia manampy amin'ny fitazonana io fepetra io mandritra ny fiainan'ny lavadrano.
• Conduction control- Ny tohan'ny elanelana tsara dia mitazona ny fantsona anatiny sy ivelany mifanaraka amin'ny fampihenana ny faritra mifandray amin'ny metaly, mitazona ny elanelan'ny insulation na dia eo ambanin'ny enta-mavesatra sy ny fiovan'ny mari-pana aza.
• Fanaraha-maso ny taratra– insulation multi-sosona misy sosona taratra sy tsy-conductive (mitovitovy amin'ny rafitra MLI) dia mampihena ny famindrana hafanana amin'ny hafanan'ny etona ambony.

Raha ilaina, insulation fanampiny no ampiharina manodidina nyfaritra iraisanamba tsy ho lasa "hot spot" ao anaty tady ny fifandraisana.

3. k-fahombiazana mifototra amin'ny sanda sy modely mafana
Ny fahombiazan'ny hafanana dia aseho amin'ny asanda k-.(fahaverezan'ny hafanana amin'ny BTU/hr·ft· degre F na W/m· degre ). Ny fantsona insulated octal dia misy amin'ny k-sarobidy maromaro, manomboka amin'ny haavon'ny rano -lalina natao ho an'ny fivoahan'ny hafanana ambany dia ambany, ka hatramin'ny naoty ambony-k nefa ara-toekarena kokoa ho an'ny serivisy antonony-manara-penitra.

Ho an'ny asa tetikasa, ny ekipa injeniera dia afaka:

• kajy ny sanda k-ho an'ny fandrindrana fantsona voafantina,
• mihazakazakamari-pana-mifanohitra-profil lalinaho an'ny jeometrika lava-dranonao manokana, ary
• ampitahao ny toe-javatra toy ny "tubing conventional vs tubing insulated" na "mid-grade vs high-grade VIT".

Izany dia manome anao fijery mazava momba ny kalitaon'ny etona -lavaka ambany, ny maripanan'ny casing/annulus ary ny hafanan'ny fivoahana ety ambonin'ny tany.TALOHAN'NYmanolo-tena amin'ny famolavolana kofehy ianao.

Ny tabilao fampitahana notsorina etsy ambany dia mampiseho ny fifandraisan'ny conductivity mafana ambany kokoa amin'ny herin'ny fitrandrahana hafanana ambony kokoa amin'ny -herin'ny hafanan'ny lavaka ambany.

Ny lojikan'ny injeniera mitovy ihany koa dia miitatra amin'ny fampiasana rano mafana sy rano mafana-. Hevitry ny fantsona mafana -telon'ny lakan-drano telo no faritana ho sketsa A, B ary C. Ny sketsa A dia maneho lavaka fantsakana tsy misy fitsaboana insulate mandaitra, izay misy hafanana bebe kokoa mifoka sy very ao amin'ny faritra fitehirizana hafanana-. Ny sketsa B dia mametraka insulation amin'ny ampahany amin'ny fizarana mba hanatsarana ny fahombiazan'ny fampiasana geothermal. Ny Scheme C dia manangana fantsona fitehirizana hafanana -lavaka feno kokoa mba hahafahan'ny fampiasana geothermal kokoa, indrindra any amin'ny -latsaka hafanana avo kokoa. Zava-dehibe izany satria mampifandray ny fifantenana sodina amin'ny fitehirizana hafanana{10}}n'ny rafitra fa tsy amin'ny haben'ny fantsona irery.

Lalana fampiharana iray hafa dia ny làlam-panakalozana hafanana coaxial-mampiasa casing sy afovoany-fandaminana, izay ampiasaina ny sodina insulation mba hitahiry angovo geothermal mahasoa kokoa amin'ny lavaka fantsakana. Ho an'ny tetikasa famokarana fanafanana geothermal sy -herinaratra, ny fifantenana dia matetika entin'ny hafanan'ny fivoahana, ny tahan'ny fivezivezena, ny -fantsakana tokana ary ny famoahana hafanana isan-taona, fa tsy ny OD sy ny karazana kofehy fotsiny.

Voatanisa eto ambany ny tranga iray solon-tenan'ny PERT II mba hampisehoana ny fanombanana ny maripanan'ny fivoahana sy ny herin'ny fantsakana tokana -ao anatin'ny fepetra fiasan'ny geothermal voafaritra.

Ny fanamafisana geothermal mahazatra dia misy casing 273.05 × 11.43 mm miaraka amin'ny 178 × 135 / 194 / 154 mm mifanaraka amin'ny refin'ny fantsona insulated ho an'ny lavadrano 4000–4500 m eo ho eo ary manodidina ny 3750–4500 kW vokatra, 244.03 × 103 × 104. Fandrindrana kilasy 154 mm ho an'ny lavadrano 3100 m eo ho eo ary 1250–1500 kW eo ho eo, casing 219.1 × 10.16 mm miaraka amin'ny fandaharana kilasy 140 × 100 / 154 mm ho an'ny lavadrano 3000 m eo ho eo ary eo ho eo amin'ny 1000–1250 kW eo ho eo amin'ny 1000–1210 kW, 9 × 1250 kW. Fandrindrana kilasy 81 / 127 mm ho an'ny lavadrano 2500–3000 m eo ho eo ary 750–1000 kW eo ho eo, ary casing 139.7 × 7.72 mm misy fandaharana kilasy 89 × 62 / 99 mm ho an'ny lavadrano 2500–3000 m eo ho eo ary 400 kW eo ho eo.

Mba hahamora kokoa ny fampifanarahana ny tetikasa, ny zotra geothermal dia atambatra ho andiany H2000, H3000 ary H4000. Amin'ny teny azo ampiharina, ireo dia maneho vahaolana “jeothermal” mihalalina kokoa sy ambony kokoa, manampy ny mpividy hampifanaraka tsara ny halalin'ny -karazana fitrandrahana hafanana amin'ny lalan'ny fantson'ny insulation-tsara.

Ny fampitahana mivantana amin'ny zava-bita dia manampy amin'ny fanazavana ihany koa hoe aiza ny lalan'ny fantsona-insolation manampy lanja mifanohitra amin'ny PERT II. Ny conductivity mafana amin'ny PERT II dia manodidina ny 0,42 W / (m · K), mifanohitra amin'ny latsaky ny 0,02 W / (m · K) ho an'ny fantsona insulation Octal. Amin'ny fampitahana mari-pana - 70 degre, ny herin'ny fitrandrahana hafanana dia manodidina ny 375 kW ho an'ny PERT II ary eo amin'ny 650 kW ho an'ny fantsona insulation Octal, fitomboana 275 kW eo ho eo, na 73% eo ho eo. Amin'ny fampitahana hafa ho an'ny lavaka fantsakana 2500 m miaraka amin'ny maripanan'ny lavaka 60 degre eo ho eo-, ny taham-pikoriana 30 m³/h ary ny toetry ny rano miverina 20 degre, ny PERT II dia mahatratra eo amin'ny 26 degre eo ho eo ny mari-pana mivoaka ary 210 kW tokana-herinandro fantsakana, raha mahatratra 453} kW eo ho eo ny fantson-drano insulation Octal ary {453} 2 kW eo ho eo. 243 kW eo ho eo, na 116% eo ho eo.

Ny tabilao fampitahana etsy ambany dia mamintina ny fototry ny fitsapana mitovy sy ny fahasamihafana eo amin'ny PERT II sy ny fantsona insulation Octal.

4. Namboarina ny fiainana fanompoana sy ny halavan'ny safidy
Tubing insulated octal dia amboarina aoRange 2 sy Range 3 halavanymiaraka amin'ny fiainana famolavolana mifanaraka amin'ny-rano lalina-, tsindrona etona-na serivisy geothermal. Ny fahamendrehan'ny vacuum, ny fahombiazan'ny insulation ary ny lasantsy dia samy mahafeno fepetra hahatohitra ny fihodinana mafana mandritra ny taona maro, ka ny sanda k-izay hitanao amin'ny maodely famolavolana dia ny sanda k-izay azonao antenaina amin'ny sehatra.

Ny fantsom-pamokarana octal insulated dia naorina amin'ny mari-pahaizana API 5CT mahazatra:

• N80, L80-1, L80-1Cr, L80-3Cr, L80-9Cr
• Q125, S135 ary naoty matanjaka- hafa ho an'ny fantsakana HPHT

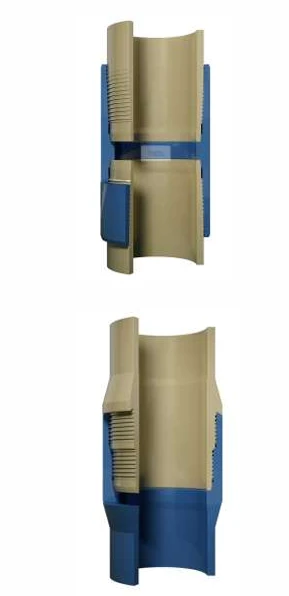

• Standard ny fifandraisanaAPI BTC, ary afaka manome koa izahay:
• entona-fampifandraisan-davitra manokana (oh: metaly-amin'ny-metaly ambony mitovitovy amin'ny fampandehanana amin'ny-gazy avo indrindra-fantsona fantsakana).
• safidin'ny integral sy semi-sokajy ho an'ny liner-kritika.
• mifanandrify insulated pup tonon-taolana, crossovers sy ny Accessories.

Midika izany fa mahazo ny tombony amin'ny thermal ianaovacuum insulated tubing, fa ny ekipanao rig dia mbola mitantana azy amin'ny fomba mahazatra OCTG.

Ny angon-drakitra momba ny fifandraisana-solontena dia afaka manampy ny mpividy hijery ny vokatra kandida alohan'ny hamaranana ny RFQ. Ny maodely fantsona-mazàna dia ahitana:

· 140 × 100- 5-1/2" BTC, fifandraisana OD momba154 mm, lanjan'ny iray momba ny31 kg/m, reference length about1429 sm, kilasy ivelany-sodinaN80 139.7 × 6, tanjaky ny fanerena sodina ivelany- manodidinaLehibe noho na mitovy amin'ny 23 MPa, kilasy anatiny-sodinaN80 108 × 4, tanjaky ny fanerena fantsona anatiny- eo amin'ny lehibe kokoa na mitovy amin'ny36 MPa, conductivity mafana amin'ny adidy 100 degreλ < 0,02 W/(m·K)

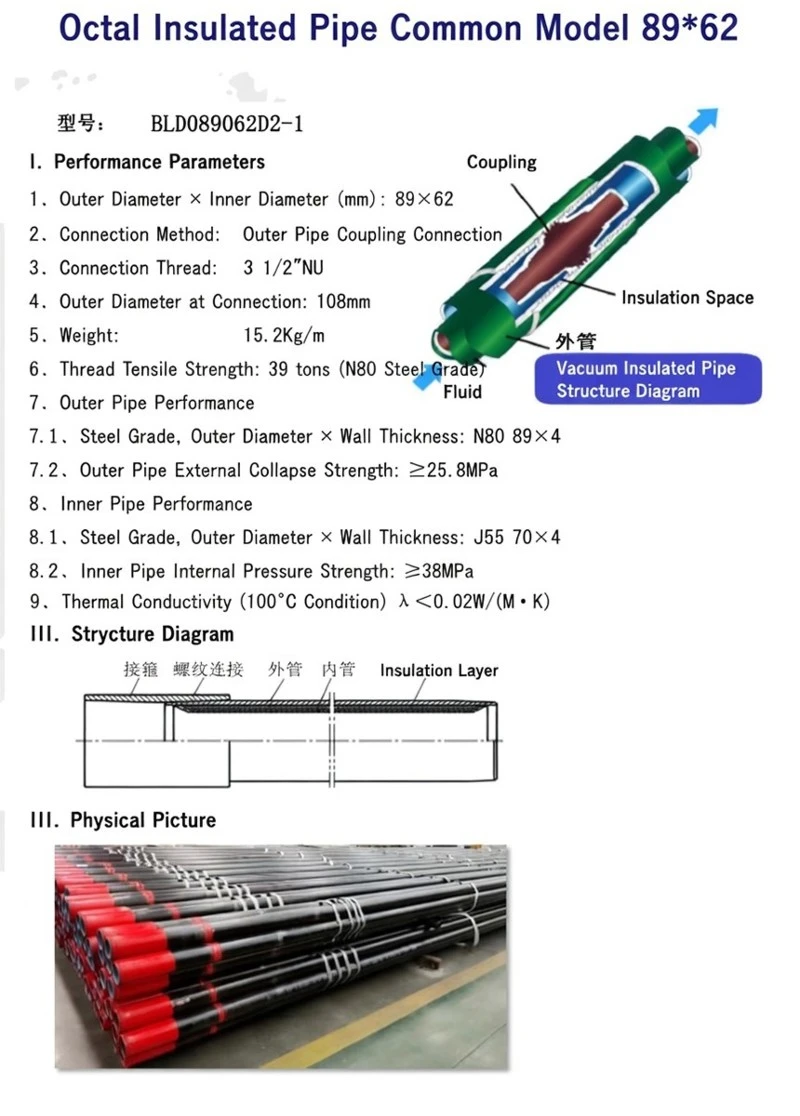

· 189 × 62 - 3-1/2" NU, fifandraisana OD momba108 mm, lanjan'ny iray momba ny15,2 kg/m, reference length about39 ft, sodina ivelanyN80 89 × 4,ivelany -ny tanjaky ny fanerena sodina manodidinaLehibe noho na mitovy amin'ny 25.8 MPa, sodina anatinyJ55 70 × 4, tanjaky ny tsindry ao anaty-sodinaLehibe noho na mitovy amin'ny 38 MPa, conductivity mafana amin'ny adidy 100 degreλ < 0,02 W/(m·K)

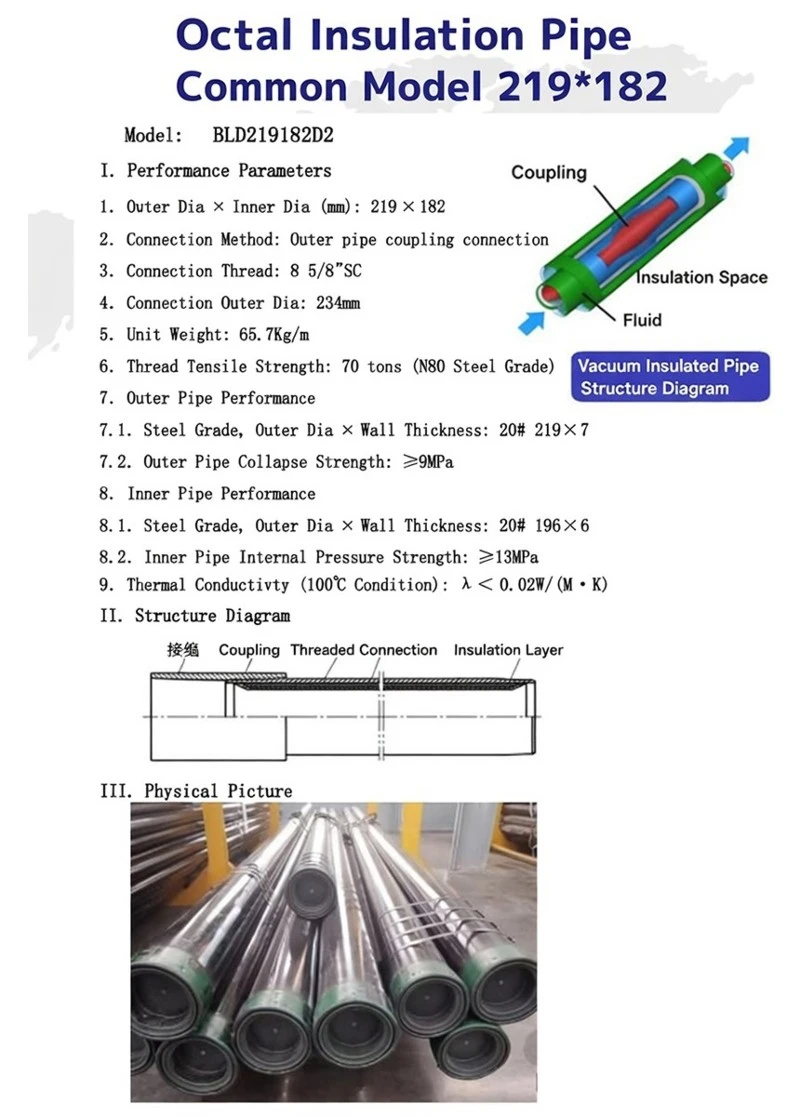

· 1219 × 182- 8-5/8" SC, fifandraisana OD momba233 mm, lanjan'ny iray momba ny65,7 kg/m, reference length about70 ftm,sodina ivelany 20# 219 × 7, tanjaky ny fanerena sodina ivelany- manodidinaLehibe noho na mitovy amin'ny 9 MPa, sodina anatiny20# 196 × 6, tanjaky ny tsindry ao anaty-sodinaLehibe noho na mitovy amin'ny 13 MPa, conductivity mafana amin'ny adidy 100 degreλ < 0,02 W/(m·K)

· 1114 × 81 - 4-1/2" BTC, fifandraisana OD momba127 mm,lanjan'ny iray momba ny22,6 kg/m,halavan'ny fanondroana momba ny96 ft, sodina ivelanyN80 114 × 5,ivelany -ny tanjaky ny fanerena sodina manodidinaLehibe noho na mitovy amin'ny 24.3 MPa, sodina anatinyN80 89 × 4, tanjaky ny tsindry ao anaty-sodinaLehibe noho na mitovy amin'ny 43 MPa, conductivity mafana amin'ny adidy 100 degreλ < 0,02 W/(m·K)

Manan-danja ireo antsipirian-javatra ireo satria ny fividianana fantsona misy insulated -dia mahalana ihany no manapa-kevitra amin'ny fampisehoana mafana. Ny karazana fifandraisana sy ny fifandraisana OD dia misy fiantraikany amin'ny fivoahana mihazakazaka, mifanaraka amin'ny rafitra fantsakana efa misy ary ny fampiharana ny fametrahana eny an-tsaha. Ny fampidirana ireo antsipirian'ny haavo maodely ireo amin'ny pejy dia mahatonga ny fifanakalozan-kevitra ho mahasoa kokoa ho an'ny tsikera ara-teknika sy fampitahana amin'ny fividianana.

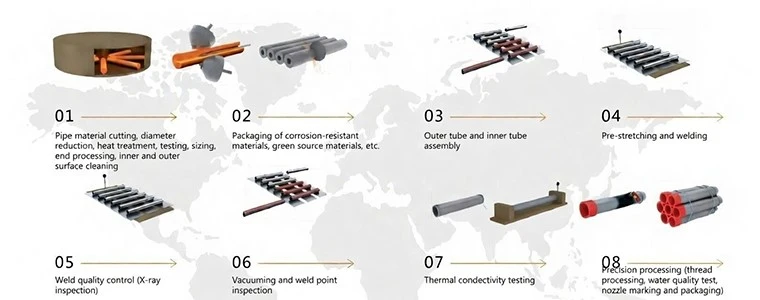

Ny lalan'ny famokarana tubing insulated dia natao manodidina ny fahamendrehan'ny annulus banga ary koa ny fahombiazan'ny mekanika:

1. Fiomanana sodina tsy misy tariby– ny fantsona ivelany sy anatiny dia novokarina avy amin'ny fantsona mafana-voahodina tsy misy tsipika, notapatapahina amin'ny halavany, nokarakaraina-manafana ary 100 % NDT-voamarina. Voatifitra-manapoaka baomba mba hiantohana ny fifamatorana tsara sy ny fahadiovana.
2. Fivoriambe insulation- ny sodina anatiny dia fonosina na fenoina amin'ny perlite / vera volon'ondry, taratra foil sy spacers araka ny mari-pana voafantina, dia ampidirina ao amin'ny sodina ivelany.
3. Mialoha-endrika sy lasantsy– fehezina mialoha-apetaka amin'ny fantsona anatiny, avy eo ny sisiny roa dia amboarina mba hanakatona ny annulus raha mitazona ny firindrana.
4. Fanodinana banga- ny annulus dia esorina amin'ny haavon'ny banga voafaritra; Ny getters dia alefa mba hitazonana ny tsindry ambany mandritra ny fiainan'ny tady.

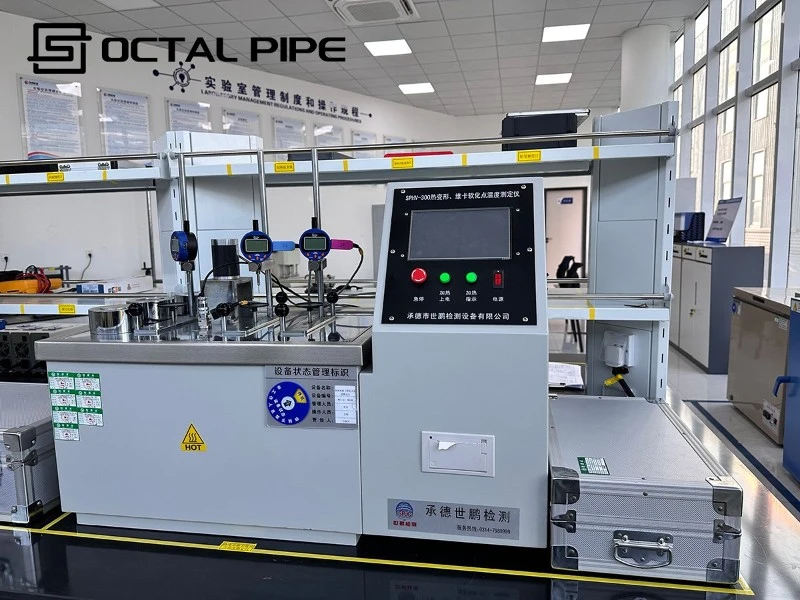

5. Fitsapana ny fahamarinan'ny leak sy ny banga- ny lasantsy sy ny seranana banga dia andrana (NDT sy ny leak test) mba hanamafisana ny hamafin'ny annulus.
6. Fitsapana conductivity mafana– Mandeha fitsapana λ ny santionany avy amin'ny andiany tsirairay mba hanamarinana ny tahan'ny insulation.
7. Threading sy famaranana- Ny fifandraisana dia vita amin'ny masinina, marihina amin'ny API 5B na sary avo lenta, ny kofehy dia phosphate ary arovana, ary ny tonon-taolana dia asiana marika sy fonosina ho an'ny fitaterana.

8. Ny rojo fitsapana feno- fanaraha-maso mekanika, NDT, vacuum, thermal ary kofehy - mifamatotra amin'nylaharan'ny hafanana sy isa iombonana, ary voarakitra anaty fonosana EN 10204 3.1 / 3.2 ho fankatoavana ny tetikasa.

Ny lalan'ny famokarana dia azo faritana mazava kokoa ho toy ny fiomanana -famaranana sy fanelingelenana, fitsaboana hafanana, fitsirihana, fanapahana-lava raikitra ary fanadiovana ambonin'ny anatiny/ivelany; famonosana ny aluminium foil sy ny fitaovana insulation; fivorian'ny fantsona ivelany sy anatiny; alohan'ny -mananjitra sy lasantsy; fitrandrahana vacuum miaraka amin'ny fitsirihana ny leak sy ny -taratra X; annulus-vacuum stabilization; -fitsapana conductivity mafana; ary ny asa farany toy ny threading, hydrotest ary fanondranana entana. Ity famaritana dingana fanampiny ity dia mendrika ampiana satria manome lalana mazava kokoa ho an'ny mpividy manomboka amin'ny fantsona manta mankany amin'ny fiaraha-miasa vita.

Amin'ny lafiny fividianana, ny olana ara-barotra dia tsy hoe manomboka amin'ny fahaverezan'ny hafanana ambany ihany ny vokatra, fa raha mijanona ho voaisy tombo-kase ny annulus, raha mijanona ho marin-toerana ny faritry ny weld aorian'ny fihodinana mafana ary raha azo avoaka miaraka amin'ny firaketana an-tsoratra ny fanaraha-maso azo atao ny tonon-taolana vita. Izany no antony tokony hijanonan'ny fizarana QA mifamatotra amin'ny fitsapana mafana, ny fahamendrehan'ny banga, ny NDT, ny fanaraha-maso ny fifandraisana ary ny antontan-taratasy miaraka fa tsy mitondra azy ireo ho fitakiana misaraka.

Vokatra fikarohana maro momba nyfantsona insulatedraha ny marina dia manondro ireo vokatra ambonin'ny tany toy nyefa insulated PEX tubingho an'ny faribolana -manafana,efa insulated varahina tubingho an'ny HVAC,insulated hafanana mihena tubingho an'ny tariby elektrika, na zavatra marika toy nyTubing insulated dekronampiasaina amin'ny fitaovana indostrialy. Ireo vokatra ireo dia mahasoa amin'ny sehatra misy azy ireo, saingy izy ireotsy natao ho an'ny serivisy -lavaka 350–400 degre ambany, entana mirodana be na fepetra takian'ny API 5CT.

Ny Octal dia manome sokajy hafa:vy vacuum insulated fantsona ho an'ny solika, entona sy geothermal lavadrano. Ny vokatray:

• mampiasa fantsona vy vy API 5CT-fa tsy plastika na varahina.
• dia novolavolaina hitondra etona ary hamokatra ranon-javatra eo ambanin'ny fanerena mafy amin'ny halalina.
• mitambatra amin'ny tadin'ny casing OCTG, fitaovana lohan'ny lavaka fantsakana ary fitaovana -lavaka ambany.
• ary mandeha amin'ny ambaratonga mitovy amin'ny fitiliana OCTG toy ny fantsona famokarana, eo ambonin'ny fitsapana vacuum sy thermal.

Koa raha mila ny tetikasanaoefa insulated PEX tubingnaefa insulated varahina tubingho an'ny tsipika ambonin'ny tany dia vokatra misaraka ireo; rehefa mila fantsona vy insulated izay afaka mivelona ao amin'ny lavadrano,Octal vacuum insulated tubingno vahaolana mety.

Manome sokajy hafa ny Octal: fantsona vy misy vacuum insulated sy sodina insulation ho an'ny fantsakana solika, gazy, geothermal ary{0}}rano mafana. Ny vokatra dia naorina tamin'ny tubular vy fa tsy plastika na varahina, dia natao hitondra etona na ranon-javatra mafana ao anatin'ny toe-javatra tsara, mitambatra amin'ny OCTG tady sy ny downhole fitaovana, ary mandeha amin'ny mekanika, mafana, banga ary fifandraisana - fanaraha-maso kalitao mifandraika.

Ny fanavahana iray hafa dia ny hoe ity fianakaviana vokatra ity dia tsy tokony ho raisina ho toy ny fantsona fanindronana-etona ho an'ny fantsakana menaka. Ao anatin'izany ihany koa ny làlam-pitson'ny insulation-ho an'ny fanafanana geothermal, ny famokarana herinaratra geothermal ary ny fantsakan-drano mafana-, izay fandrefesana ny sanda amin'ny mari-pana fivoahana ambony kokoa, fitehirizana hafanana tsara kokoa ary ny fahombiazan'ny fitrandrahana tokana-fantsakana{5}}mahery kokoa.

Contact now

FAQ





FAQ 1 - Rahoviana aho no tokony hampiasa fantsona insulated fa tsy fantsona mahazatra?

Ampiasaovacuum insulated tubingamin'ny tsindrona entona (CSS / SAGD), menaka -rano mavesatra-lalina, fantsakana geothermal sy permafrost, na toerana misy olana ny savoka, ny rano na ny mari-pana ambony. Mampihena ny fampiasana solika izy io, miaro ny casing ary manampy amin'ny fitazonana ny famokarana.

FAQ 2 - Inona no habe sy naoty azo ampiasaina amin'ny fantsona insulated?

Izahay mamatsyfantsona insulatedmiorina amin'ny API 5CT tubing avy2-7/8"×1.9" hatramin'ny 7"×5-1/2", amin'ny naoty toy ny andiany N80, L80 ary Q125, miaraka amin'ny BTC na entona avo lenta-fatorana henjana, R2/R3 ny halavany ary mifanandrify amin'ny tonon-tadin'ankizy mitokana.

FAQ 3 – Inona ny mari-pana sy ny k{1}}sanda azo zakaina amin'ny fantsona octal insulated?

Octal Pipe VIT dia natao ho an'ny manodidina400 degreetona na rano mafana. Ny naoty insulation samihafa dia manome sanda k{1}}ambany hatrany amin'ny manodidina0,002–0,006 W/(m· degre ), manome fatiantoka hafanana ambany kokoa noho ny fantsona famokarana mahazatra.

Certifications



CE Certificate

ISO 9001 Certificate

API Q1 Certificate

ABS Certificate

Fanamarinana AP-5L

API-5CT Certificate



Karazana serivisy:tsindrona etona (CSS / SAGD), famokarana menaka mavesatra,-rano lalina, rano mafana, lavadrano permafrost

Rafitra:sodina vy tsy misy fangarony mivondrona roa -drin-drindrina, annulus navoaka miaraka amin'ny insulation multilayer

Ny habeny (ivelany × anatiny):

73 × 40 mm (2-7/8" × 1.9")

89 × 50 mm (3-1/2" × 2-3/8")

114 × 76 mm (4-1/2" × 3-1/2")

140 × 101 mm (5-1/2" × 4-1/2")

178 × 124 mm (7" × 5-1/2")

Halavany:Range 2 (R2) sy Range 3 (R3), misy tonon-taolana misy insulated

Naoty vy:N80, L80-1 / 1Cr / 3Cr / 9Cr, Q125, S135 ary naoty API 5CT hafa

Fifandraisana:API BTC amin'ny maha-ara-dalàna, entona azo atao -fampifandraisan-davitra avo lenta

Naoty mafana (k-soa):ambaratonga insulation maromaro, k midina eo amin'ny . 0.002–0,006 W/(m· degre) arakaraka ny naoty

Max. maripana miasa:hatramin'ny 400 degre eo ho eo (miankina amin'ny fampiharana-)
